DT-02CL
DT-02CL中文電子經緯儀
DT-02CL中文電子經緯儀是一款普通紅外電經，絕對編碼讀數，中文顯示，測角精度2秒，電子氣泡補償精度為1秒，補償范圍：±4′。帶激光對中器。降阻電路優化設計，國際率先采用CCD作為接收器。
激光器與主機
共用一個電池，一體化設計。

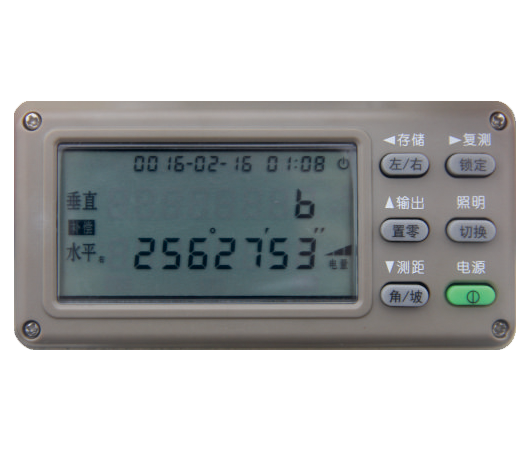

雙面板液晶中文顯示
方便、快速、實用、準確。
液體電子傳感器
可隨時補償豎軸傾斜，保證讀數準確無誤。
水平盤、垂直盤
采用對徑讀數確保2秒級精度。
續航時間
長效電池可連續工作10小時。
技術指標
| 望遠鏡 |
成像 放大倍率 |
正像 30× |
| 有效孔徑 |
45mm
|
|
| 分辨率 | 3″ | |
| 視場角 | 1°30′ | |
| 最短視距 | 1.2m | |
|
視距常乘數 視距加常數 |
100 0 |
|
| 筒長 | 157mm | |
| 角度測量 | 測角方式 | 絕對編碼式 |
| 碼盤直徑 | 79mm | |
| 最小顯示讀數 | 1＂或5＂可選 | |
| 精度 | 2＂ | |
|
探測方式 測角單位 |
水平盤：對徑； 豎直盤：對徑 360°/400gon/6400mil，可選 |
|
|
|
|
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
| 電子補償器 | 系統 | 液體電容式 |
| 工作范圍 |
±3＇ |
|
| 分辨率 | 1＂ | |
| 水準器 | 管水準器 | 30＂/2mm |
| 圓水準器 | 8＇/2mm | |
| 光學對中器（選配） | 成像 | 正像 |
| 放大倍率 | 3× | |
| 調焦范圍 | 0.5m～∞ | |
| 視場角 | 5° | |
| 激光對中器 | 對中精度 |
±1.5mm（1.5m處） |
|
波長 激光等級 |
630nm~670nm ClassII |
|
| 其他 |
顯示器 數據傳輸 使用環境溫度 |
LCD雙行，線段式 接口，RS--232C -20℃+50℃ |
|
|
||
| 機載電池 | 電源 | 可充電鎳氫電池 |
| 電壓 | 直流4.8V | |
| 連續工作時間 | 8小時 | |
| 尺寸及重量 | 尺寸 | 160mm×150mm×330mm |
| 重量 |
5.2kg |
|
